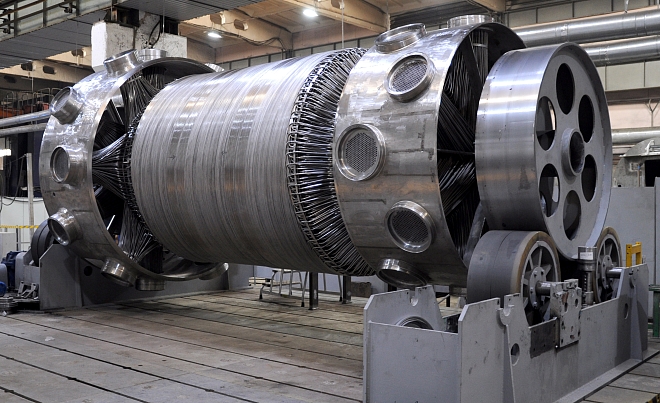

Витая часть испарителя этана

Этановый испаритель представляет собой вертикальный аппарат с витой теплообменной поверхностью, изготовленной из труб 10х1-12Х18Н10Т.
Трубное пространство условно разделено на две части, в одну из которых подается азот (внутренний пучок), а во вторую природный газ (внешний пучок).
Поток природного газа и азота подаются в аппарат через отдельные кольцевые коллектора, из которых предусматриваются по шесть переходов, направленных к шести входным патрубкам аппарата. В каждый из данных патрубков корпуса встроены трубные доски с заделанными в них концами теплообменных труб.
